海底の「見えない・採れない・
判断しにくい」を解決
海上からの目視では、海底の土質・堆積状況・地盤の状態・海底下の情報まで確認できません。 調査目的に応じて探査・撮影・採取・計測を組み合わせることで、 設計・施工・維持管理に必要な基礎情報を取得します。
海底の地盤・土質を確認したい
設計・施工・浚渫に必要な地盤情報。コアリング装置による試料採取と底層探査機の併用で、 コア試料・採取記録・土質試験用試料を取得します。
堆積・洗掘・変化を把握したい
港湾・航路・河川における底質変化の追跡に対応。底層探査機と測深・位置記録の組み合わせで 調査記録・位置図・海底状況図を提供します。
海底下の状態を確認したい
海底面下の層構造・地質条件を非侵襲で把握。探査機器と調査計画に応じた計測で 探査データ・解析結果・報告書を作成します。
港湾・航路の工事前調査を行いたい
施工計画に必要な基礎資料の整備。ハイフロート・投入揚収設備・採取装置を組み合わせ、 施工判断に直結する情報を提供します。
重量機材を安全に投入・回収したい
LARS（投入揚収装置）と作業船対応設備により、6m・3t・5t級の重量機材も 安全管理を含む運用計画で確実に対応します。
底層探査システムの全容
海底調査は、対象水深・地盤条件・海況・船舶仕様・必要な試料量により適切な機材構成が変わります。 探査機本体から浮力体・投入揚収装置・ケーブル・記録装置まで、現場に適したシステムを計画します。
底層探査機
海底面および海底下の状況を把握するための探査装置。調査対象や必要な深度・分解能に応じて、 探査方法、曳航・設置方法、記録条件を検討します。
主な用途
- 海底地盤の事前把握・海底下の層状況確認
- 港湾・海洋工事に伴う事前・維持管理調査
- 海底埋設物・構造物周辺の状況確認
- コアリング・採泥の調査位置検討支援
技術者向け確認項目
ハイフロート
海中で使用する探査機器やケーブルの姿勢・深度・張力を安定させるための浮力体・補助装置。 機材重量・水深・潮流・ケーブル長などを踏まえて構成します。
主な役割
- 探査機・採取装置の姿勢保持・ケーブル荷重軽減
- 海中での作業位置・深度管理の補助
- 投入・揚収時の作業性向上
| 用途 | 探査機・採取装置・ケーブルの浮力補助、姿勢保持 |
| 浮力・耐荷重 | 標準構成および構成変更の可否（個別確認） |
| 使用環境 | 対応水深・海況・潮流条件（個別確認） |
| 注意事項 | 機材重量・ケーブル長・海況に応じた個別検討が必要 |

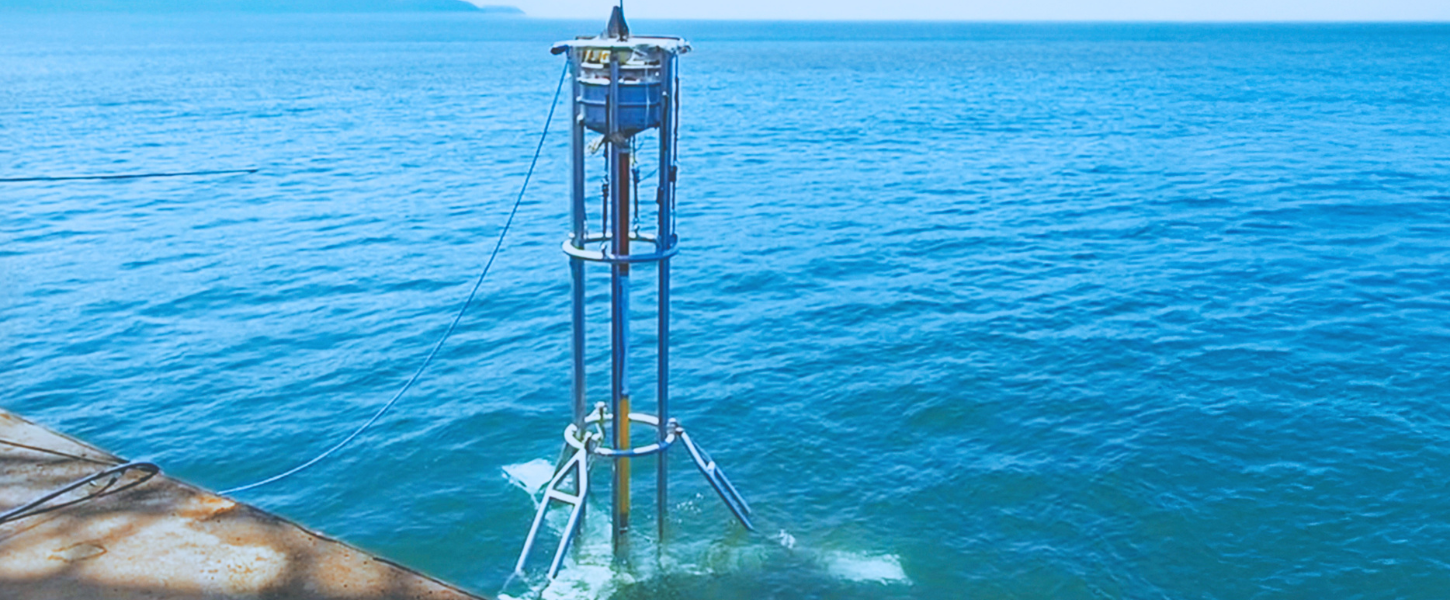

コアリング装置
海底地盤から柱状の試料（コア）を採取し、土質・粒度・層構成・堆積状況などを確認するための装置。 最大400m級の運用に対応。採取試料は目視観察や土質試験・環境分析など目的に応じた詳細調査に活用できます。
主な用途
- 海底地盤の土質・層構成確認
- 浚渫土・堆積物の性状確認
- 海洋構造物の設計・施工基礎調査
- 環境・底質調査用の試料採取
取得できる情報
- 土質・粒径・含水状態
- 砂・シルト・粘土などの層構成
- 堆積物の厚さ・変化
- 土質試験・分析に供する試料
LARS（投入揚収装置）
海中機器や採取装置を安全かつ安定して海中へ投入し、作業後に回収するための装置。 6m・3t・5t級の構成を保有。重量物を扱う海上作業では、確実な投入・揚収と船上作業の安全確保が 調査品質を左右します。
主な役割
- 探査機・採取装置の海中投入・安全な揚収
- 吊り荷重・ケーブル張力の管理
- 荒天・潮流などの条件を踏まえた安全管理
- 船上作業の効率化・作業記録
| 保有構成 | 6m級・3t級・5t級 |
| 技術確認項目 | 最大吊り能力、ブーム長・作業半径、必要甲板スペース |
| 必要条件 | 電源・油圧などは設置・組立条件と合わせて個別確認 |
| 作業船要件 | 機材重量・作業半径・海域条件により異なる（手配相談可） |
機材仕様・成果一覧
機材仕様および対応可能範囲は、調査目的・水深・海況・使用船舶・対象地盤・必要な成果品によって異なります。 詳細な仕様・運用条件については個別案件ごとにご確認ください。
| 機材・装置 | 主な用途 | 主な確認仕様 | 成果・活用先 |
|---|---|---|---|
| 底層探査機 | 海底面・海底下の状況把握 | 対応水深、探査深度、記録方式、ケーブル長 | 探査データ、調査図、解析報告 |
| ハイフロート | 海中機材の姿勢・浮力管理 | 浮力、耐荷重、対応水深、接続方式 | 安定した探査・採取作業 |
| コアリング装置 SEASVC-700 / VC-700 |
海底地盤・底質の試料採取 | 採取深度、試料径、試料長、対象土質、最大対応水深（400m級） | コア試料、土質試験、底質分析 |
| LARS 投入揚収装置 |
機材の投入・揚収・安全管理 | 吊り能力（3t・5t級）、作業半径、ブーム長（6m級）、必要船舶 | 安全な海上作業、作業記録 |
| 記録・位置管理装置 | 調査位置・作業履歴の記録 | 位置精度、記録形式、連携可能機器 | 位置図、ログ、報告書 |
調査の進め方
事前相談から成果品提出まで、現場条件と発注者のニーズに応じて一貫して対応します。
調査目的・対象範囲・位置図・既往調査資料・希望時期・必要な成果品を確認します。 「どの機材を使うべきか分からない」段階でもご相談いただけます。
水深・潮流・波浪・船舶航行・作業船の利用可否・海底地形・ 関係機関との調整事項を整理します。
探査・採取・撮影・測深などの手法を組み合わせ、 必要な機材構成と工程を計画します。
LARSなどを用いて機材を投入・揚収し、安全管理のもとで 探査・採取・記録を実施します。
調査ログ・位置情報・映像・探査データ・採取試料を整理します。 必要に応じて土質試験・分析へつなげます。
図面・写真・データ・試料一覧・報告書として整理し、 次の設計・施工・維持管理判断に活用できる形で提出します。
成果品
発注者にとって重要なのは、機材を使用した事実ではなく、設計・施工・維持管理の判断に利用できる成果です。 案件に応じて以下のような成果品を提供します。
計画・記録
- 調査計画書・作業計画書
- 調査位置図・測線図
- 調査ログ・作業記録
- コア採取位置図・試料一覧
探査・解析
- 海底状況図・探査結果図
- コア写真・試料観察記録
- 映像・静止画・位置情報付き記録
- データ一覧・電子納品データ
試料・報告書
- 土質試験・底質分析用の試料
- 調査報告書
- CAD・GIS形式対応（要相談）
- 電子納品形式対応（要相談）
CAD・GIS・電子納品などの指定がある場合は事前にご相談ください。
国土交通省の港湾分野の点検・調査では、定量データの取得や
後工程で活用できる記録・資料の整備が重視されています。
よくあるご質問
調査目的・対象水深・調査範囲・海底の状態・必要な成果品から選定します。 海底の状況を広く把握したい場合、試料を採取して土質を確認したい場合、 海底下を探査したい場合では適する方法が異なります。 まずはご相談いただけますと、目的に合った機材構成をご提案します。
海底地盤の土質・層構成・堆積物の性状などを、実際の試料として確認できます。 採取後は、観察・写真記録・土質試験・環境分析など、目的に応じた追加調査が可能です。 SEASVC-700・VC-700は最大400m級の深度に対応しています。
あります。対応可能な水深・潮流・波浪・船舶条件・甲板スペース・海底地形などは、 使用する探査機・採取装置・投入揚収設備によって変わります。 事前に現地条件を確認したうえで、実施可能な方法をご提案します。
機材重量・LARSの設置条件・必要な作業半径・海域条件により異なります。 船舶をお持ちでない場合も、調査内容に応じた作業船の手配を含めてご相談いただけます。
報告書・位置図・調査記録・写真・動画・探査データ・試料一覧などを、 案件の用途に合わせて整理します。CAD・GIS・電子納品などの指定がある場合は、事前にご相談ください。
ご相談時に分かる範囲でお知らせください
詳細が未確定でもご相談いただけます。以下の情報があると、より具体的なご提案が可能です。
海底調査の方法・機材選定から
ご相談ください
対象水域・調査目的・必要な成果品をもとに、底層探査機・ハイフロート・ コアリング装置・投入揚収設備を組み合わせた調査計画をご提案します。 既往資料や図面があれば、お問い合わせ時に添付いただくことで より具体的なご案内が可能です。
