水深・水底地形を、航跡に沿って正確に記録したい
港湾・河川・ダム・漁港などの水域では、しゅんせつ計画や施設の維持管理のために水深データが欠かせません。しかし目視や単発の測深では、面的・連続的な水深の把握や、水深図・断面図としての成果化が困難です。PDR-8000は、調査船の航跡に沿って水底までの水深を連続的に測定し、水深図・断面図の作成につなげるシングルビーム音響測深機です。
水深の連続測定

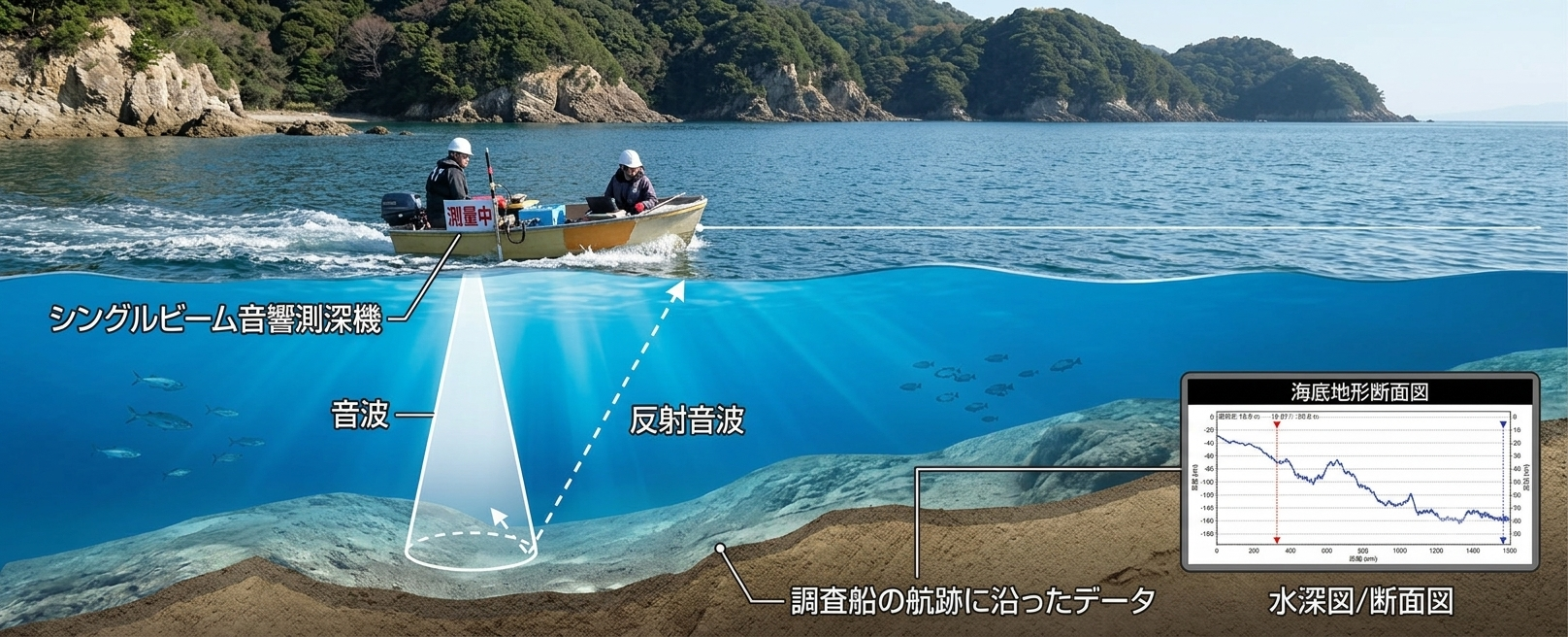

音波を発振し、水底に反射して返るまでの時間から水深を自動的に算出します。
航跡に沿った断面記録
調査船の航跡に沿った海底地形断面を自動的に記録します。
水深図・断面図の作成
測定データをもとに、水深図や断面図などの成果を作成できます。
シングルビーム音響測深機 PDR-8000
PDR-8000は、船底直下の単一方向に音波を発振し、水底からの反射時間から水深を算出する測深専用機材です。マルチビームソナーのような面的な地形把握ではなく、調査船の航跡に沿った線的・断面的な水深取得に向きます。
適用対象：港湾・岸壁、河川、ダム・貯水池、漁港などの水域における深浅測量【要確認：適用実績のある水域種別】
PDR-8000 一式
送受波器(トランスデューサー)を取り付けたポール、接続ケーブル、データ収録・表示を行う操作パネル一体型ユニットで構成されます。
- 河川・港湾・ダム等の水深測量
- しゅんせつ計画のための深浅測量
- 施設維持管理のための経年比較データ取得【要確認：経年比較での運用実績】
PDR-8000の仕様
| 項目 | 仕様 |
|---|---|
| 測深方式 | シングルビーム（単一方向音響測深） |
| 使用周波数 | 【要確認】 |
| 最大測深深度 | 【要確認】 |
| 最小測深深度 | 【要確認】 |
| 測深精度 | 【要確認】 |
| 分解能 | 【要確認】 |
| 送受波器（ポール型）寸法・重量 | 【要確認】 |
| データ収録ユニット寸法・重量 | 【要確認】 |
| ケーブル長 | 【要確認】（付属ケーブル複数本を確認） |
| 電源 | 【要確認】 |
| 記録・表示形式 | 【要確認】 |
| GPS等外部機器との連携 | 【要確認】 |
| 耐環境性 | 【要確認】 |
調査の進め方
調査目的、対象水域、必要な成果物（水深図・断面図など）を確認します。
水域の状況、航行条件、係留・進入経路を確認します。
測線計画、機材構成、必要な調査船を策定します。
調査船で計画測線を航走しながら水深を連続的に測定します。
測定データを補正・整理し、水深図・断面図を作成します。
成果品と調査結果をとりまとめ、報告書として納品します。
調査可能な条件・制約
適する対象・目的
- 河川・港湾・ダム・漁港等における水深の連続測定
- 調査船の航跡に沿った水底断面の把握
- しゅんせつ計画・維持管理のための深浅測量
- 定期的な測量による経年比較（堆砂・洗掘傾向の把握）【要確認：精度保証の考え方】
適用しにくい条件
- 起伏の激しい地形や障害物の面的・三次元的な把握（線的な測深が主体のため）
- ごく浅い水域や狭隘部【要確認：最小測深可能水深】
- 強い濁度・流れが精度に与える影響【要確認】
安全・品質管理：気象・海象の中止基準、位置情報との同期・校正方法、欠測時の扱いなどは現場条件に応じて事前協議で取り決めます【要確認：中止基準・校正手順の標準】。
成果品
- 測点ごとの水深データ
- 水深図
- 航跡に沿った断面図
- 調査報告書
- 元データ（納品データ形式は【要確認：CSV・GIS対応可否等】）
実績・ケーススタディ
対象：【要確認】
課題：【要確認】
実施手法：PDR-8000によるシングルビーム測深【要確認：併用機材の有無】
現場条件：水深【要確認】、流速【要確認】、作業船【要確認】、調査日数【要確認】
成果品：水深図・断面図・報告書
得られた判断：【要確認】
具体的な実績件数・案件事例は確認中です。掲載可能な事例が確定次第、上記カードを差し替えます。
よくあるご質問
PDR-8000は船底直下の単一方向を測深するシングルビーム方式で、航跡に沿った線的・断面的なデータ取得に向きます。面的な地形把握が必要な場合はマルチビームソナーが適します。目的に応じて使い分け、または組み合わせての調査も可能です。
最小測深可能水深は【要確認】です。浅い水域や障害物の多い箇所では、事前に現地条件を確認したうえで適用可否を判断します。
音響測深は目視・光学的手法に比べて濁度の影響を受けにくい手法ですが、精度への影響の詳細条件は【要確認】です。
対応可能なデータ形式は【要確認】です。ご相談時に希望の形式（CSV、GISデータなど）をお知らせください。
ご相談時に分かる範囲でお知らせください
PDR-8000による水深測量をご検討の方へ
対象水域や必要な成果物によって、調査方法・機材構成は変わります。まずは調査目的や現場条件をお聞かせください。
